產品系列 : 多功能高壓絕緣電阻測試儀
適用于電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等設備的絕緣電阻(IR)測試，極化指數（PI）、吸收比（DAR）、步進（STEP）、斜坡（RAMP）、介質放電指數(DD)、 分布電容(CAP)、交直流電壓（V）測試
輸出額定電壓：50V、250V、500V、1kV、2.5V、5kV、10kV、15kV
絕緣電阻量程：0.005MΩ～30TΩ
短路電流：7mA MAX
電壓量程：DC:0V～1000V；AC:0V～700V
自定義輸出電壓
自定義測試時間
可充電鋰電池
觸摸彩屏
產品簡介

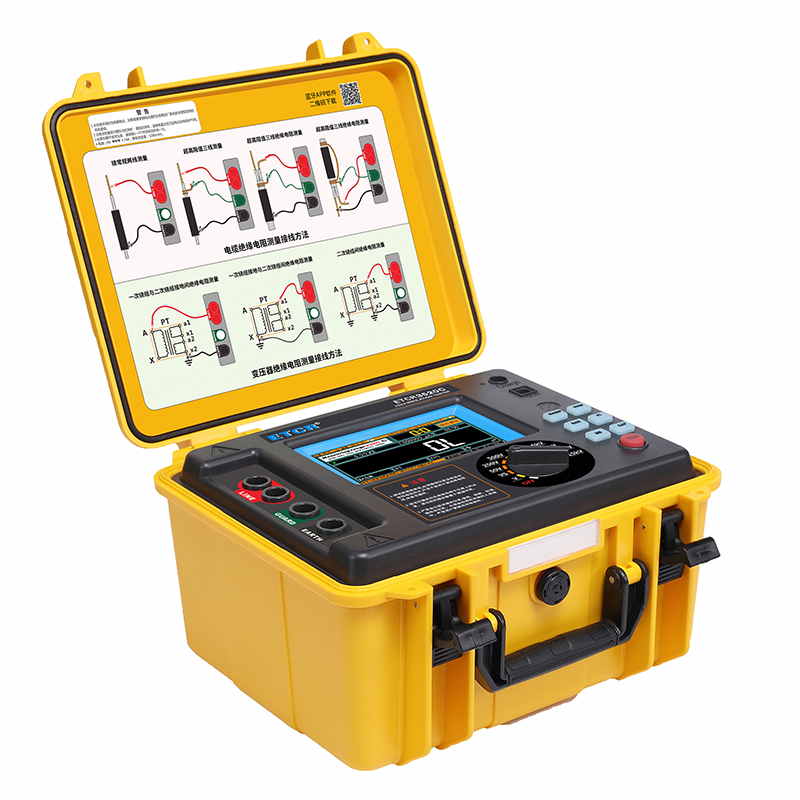

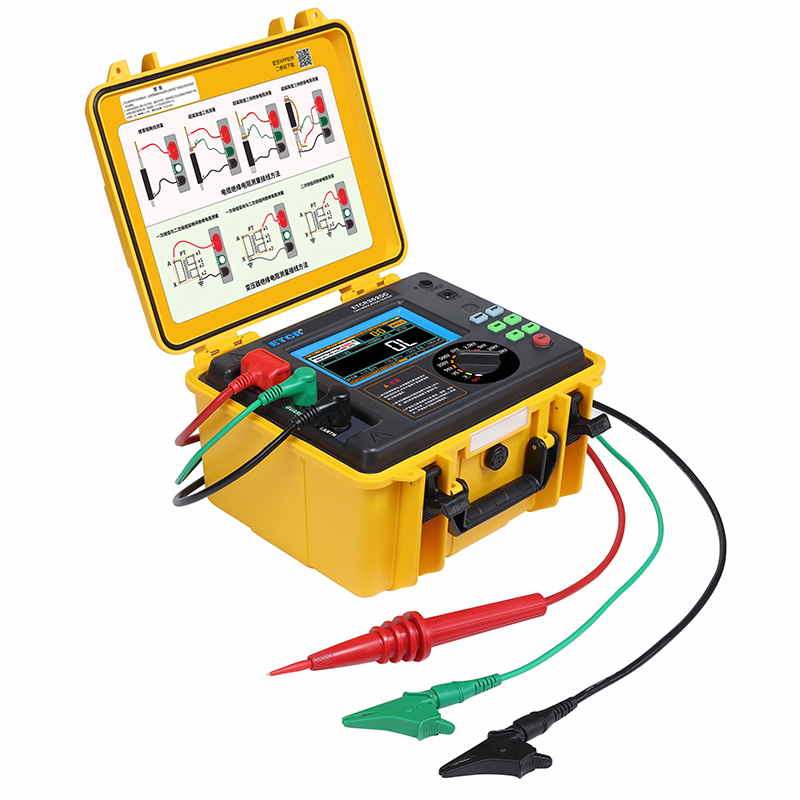

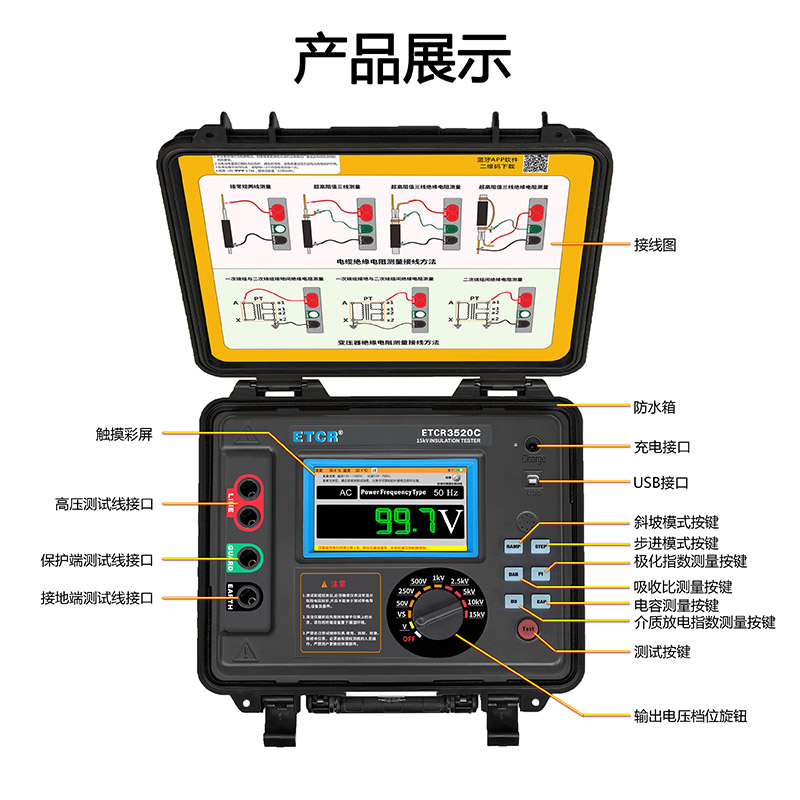

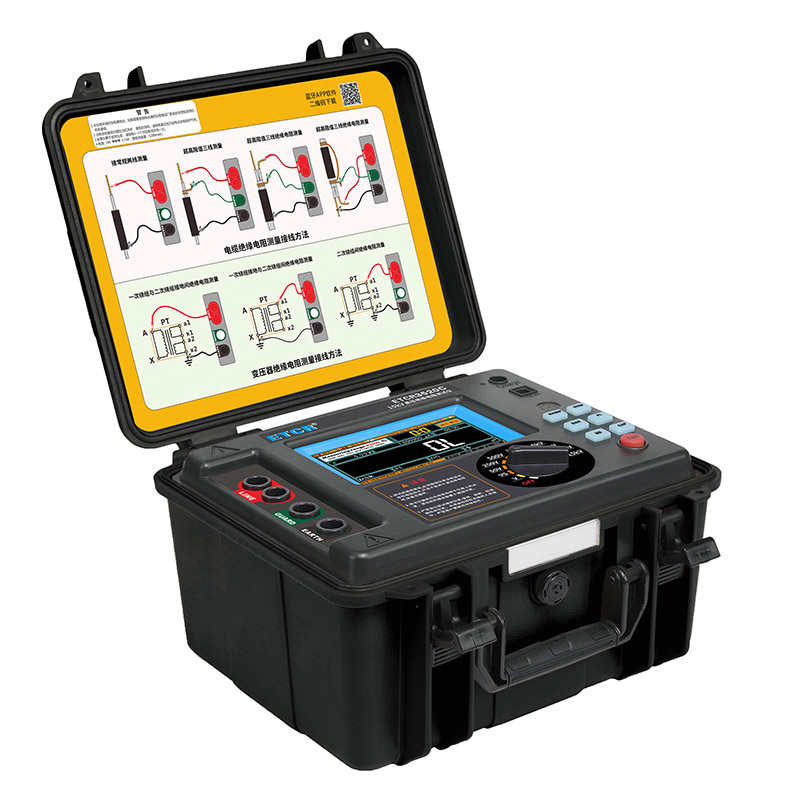

ETCR3520C高壓絕緣電阻測試儀又稱高壓兆歐表、高壓絕緣電阻表，儀表擁有完善的各種絕緣電阻指標測試功能、自設測試電壓功能、良好的抗干擾能力，在變電站等有強感應電環境下、以及在分布電容較大的使用場景下具有明顯優勢。儀表采用真彩觸摸屏，所有測試數據及電池電量同屏顯示一目了然，旋鈕開關和按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法，有效指引用戶操作儀表。產品適用于大容量、高壓、強感應電環境下電氣設備、輸電線路等大型設備的絕緣電阻測試。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而必不可少的儀表。

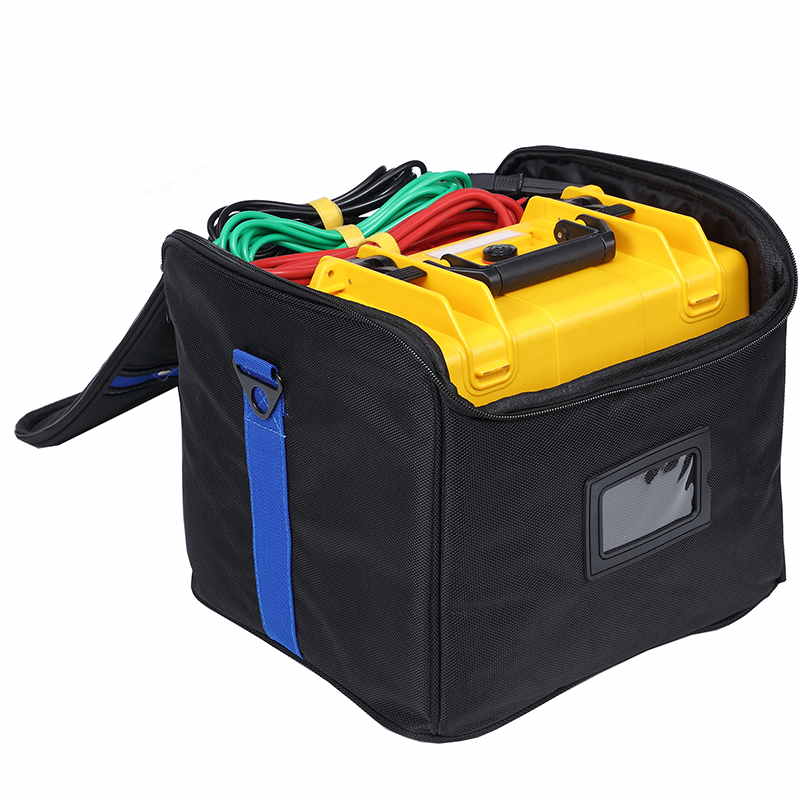

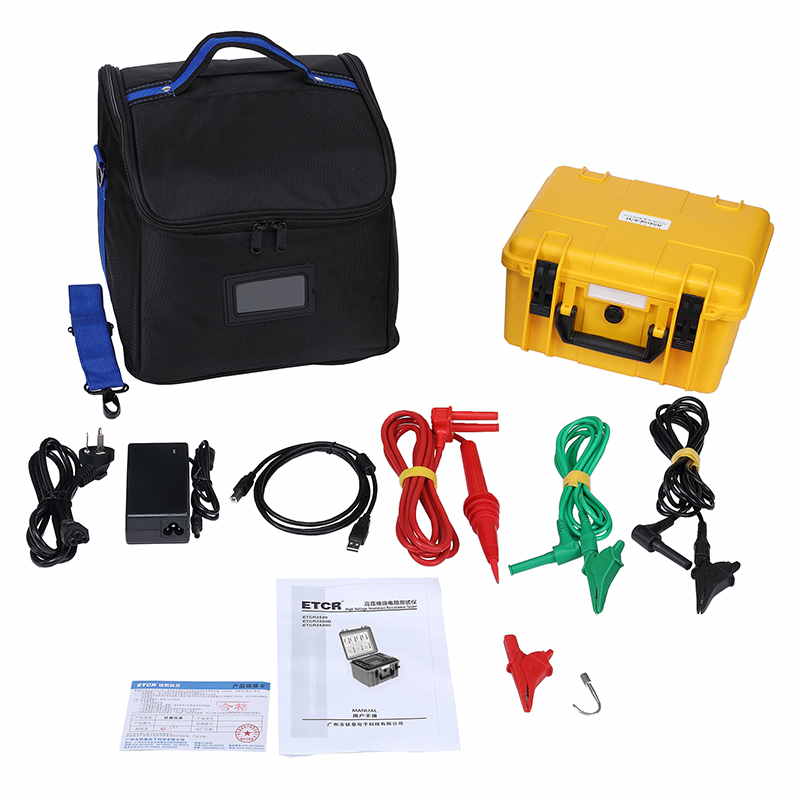

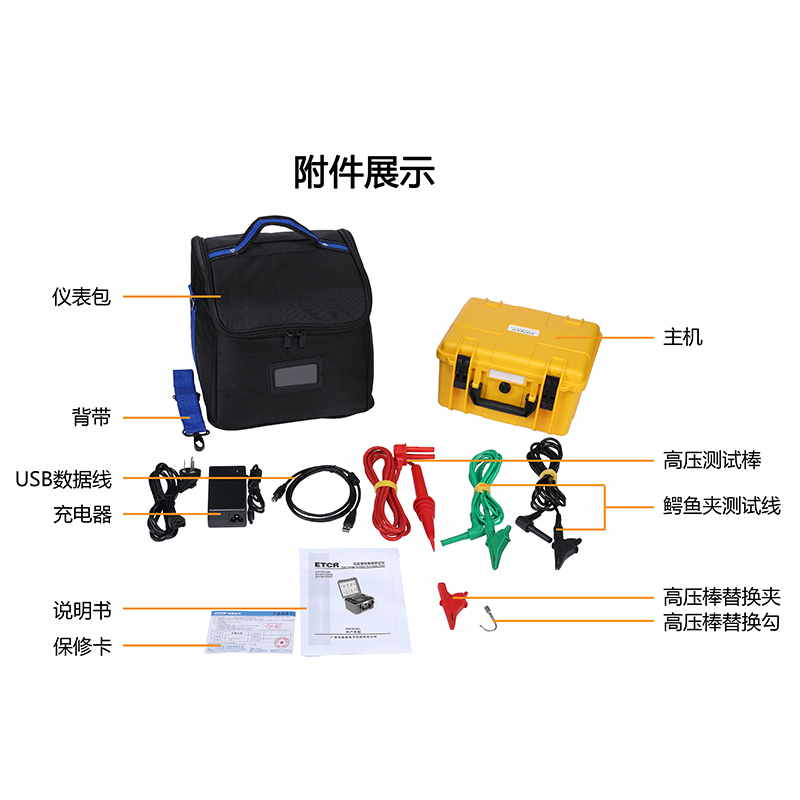

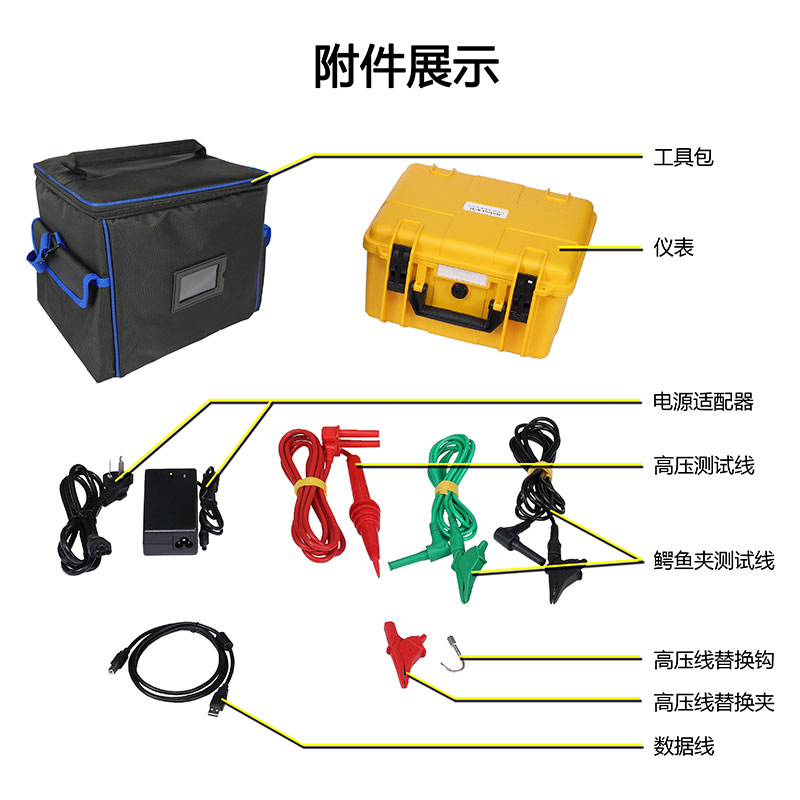

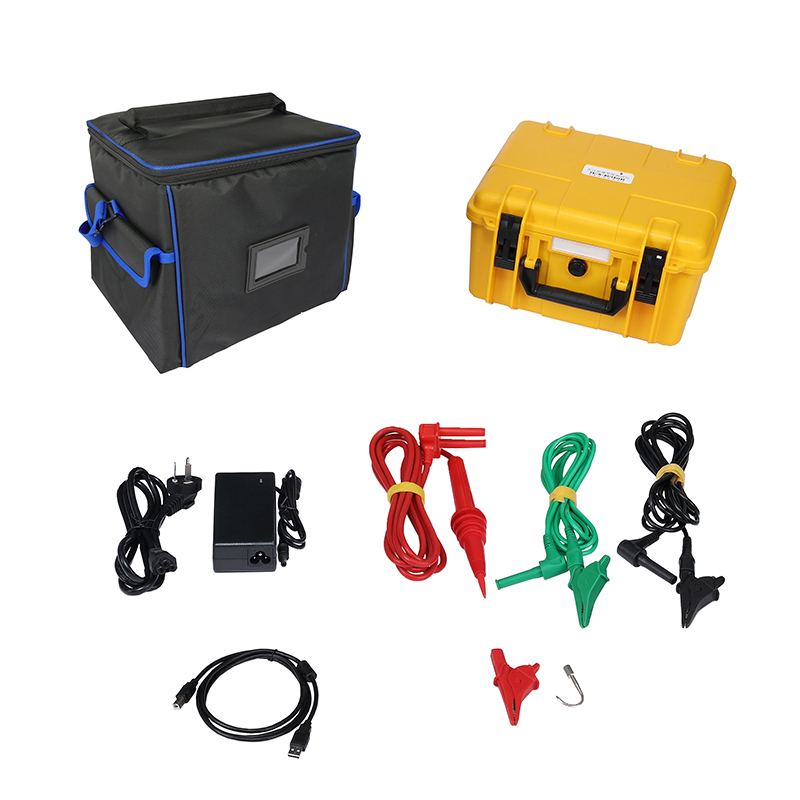

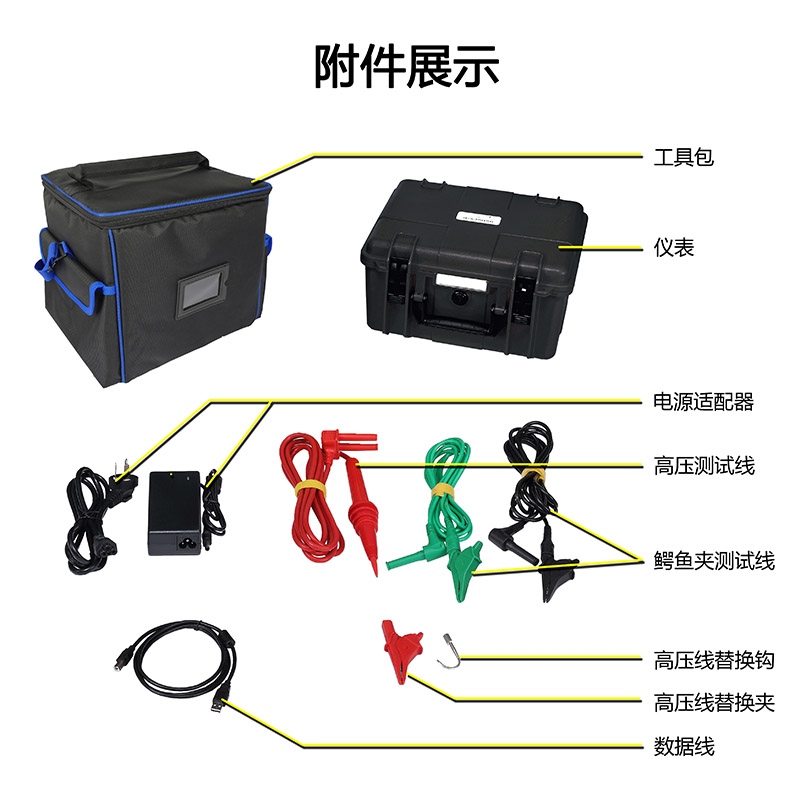

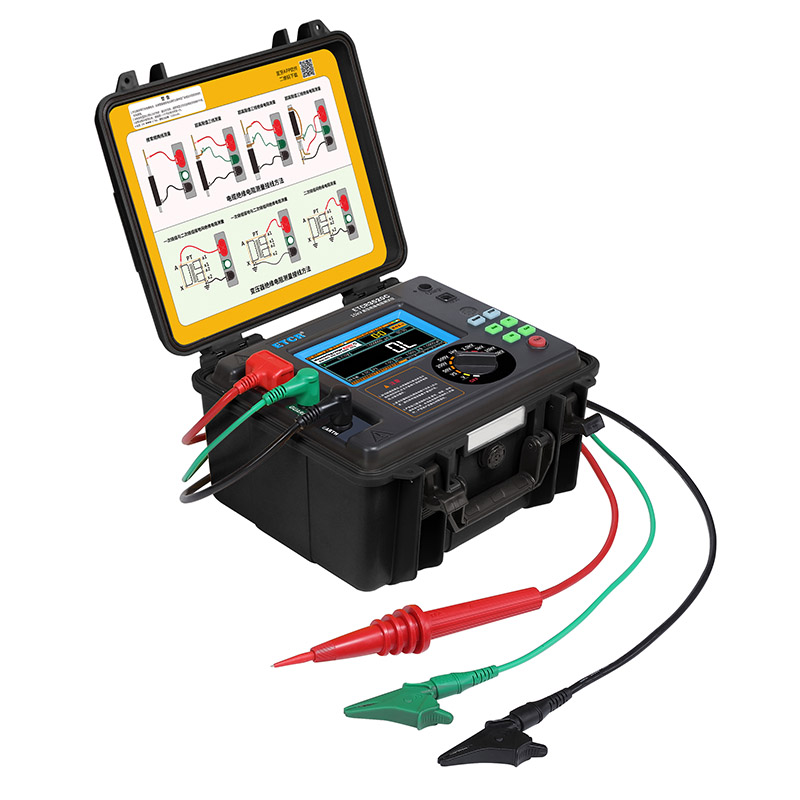

儀表的測試計時器自動記錄測試時間、存儲含有日期時間的測試結果，觸摸屏可以非常方便的查閱記錄的歷史數據，完全隔離的USB接口和藍牙通信可將測試數據安全的上傳到PC機或手機，供用戶進行數據分析。儀表配置帶有雙層絕緣及屏蔽層的測試線，高壓棒配有可更換的鱷魚夾及鉤子，可適應各種測試場所。儀表采用堅固的雙層外殼結構，儀表外箱防護等級IP65，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀表。
產品特點

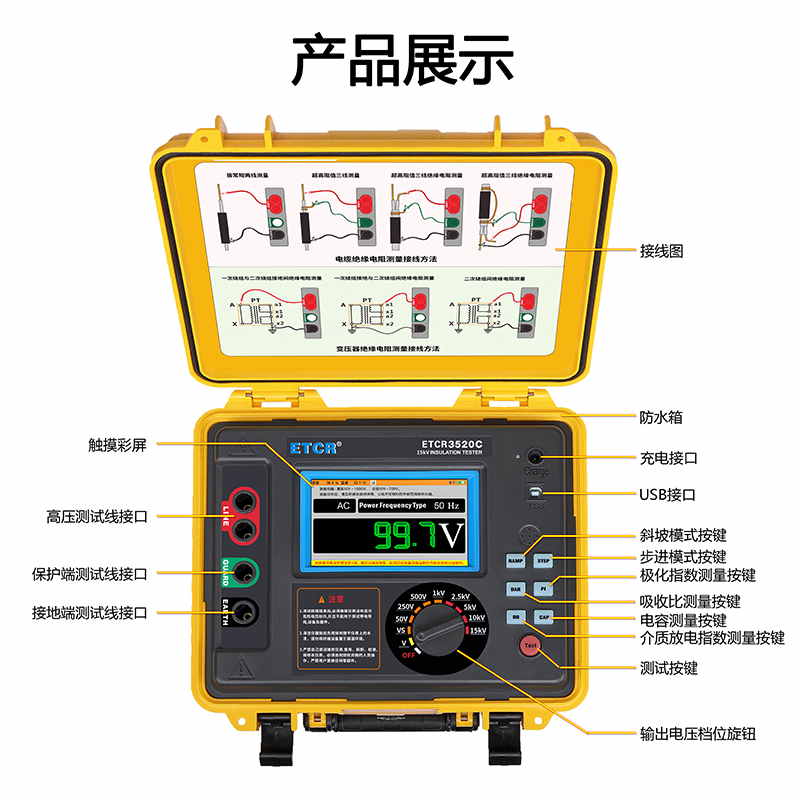

1、5寸觸摸彩屏，測試數據同屏顯示，測試操作及查詢歷史記錄非常方便。
2、8檔輸出額定電壓50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV。寬量程0.005MΩ～30TΩ。最大短路電流：7mA。
3、輸出功率大，抗干擾能力強，在分布電容較大的場景下（如長電纜線），以及強電磁干擾環境下(如變電站)，具有穩定的測試能力。
4、完善的測量指標：絕緣電阻(IR)、極化指數(PI)、吸收比(DAR)、步進（STEP）、斜坡（RAMP）、介質放電指數(DD)、分布電容(CAP)、交直流電壓（V）。
5、自設測量模式：可選擇PI、DAR、DD計算公式，為用戶提供多種選擇。
6、自設電壓模式（VS）:可自由設定測試電壓及測試時長，方便特殊場景需要。
7、電壓監視器：自動監測被測物帶電電壓。電壓超過36V自動禁止測試有效保護儀表和操作人員。
8、電流監視器：自動顯示測試回路的電流。
9、溫度監視器：自動顯示儀表箱內的溫濕度。
10、自動放電功能，測試后自動快速釋放被測物的充電電荷，無需外加放電回路。
11、大容量充電鋰電池組14.8V 6400mAh，保障長時間測試工作。
12、大容量測試記錄存儲器，測試記錄可在本儀器直接瀏覽分析。可自動存儲具有測試日期、測試計時的實時測試數據共1000組。
13、USB通信上傳功能，記錄數據可上傳電腦進行存儲數據統計分析。
14、藍牙通信功能，可將測試結果上傳到手機。
15、雙層外殼結構，堅固耐用，防護等級IP65（合上蓋子時）。
技術參數
1、量程及準確度
| 輸出電壓 | 絕緣電阻測量范圍 | 測量精度 | 備注 |
| 50V | 0.005MΩ～10.0GΩ | ±5%rdg±3dgt | |
| 10.0GΩ～100GΩ | ±10%rdg±3dgt | ||
| 250V | 0.05MΩ～50.0GΩ | ±5%rdg±3dgt | |
| 50.0GΩ～500GΩ | ±10%rdg±3dgt | ||
| 500V | 0.10MΩ～100GΩ | ±5%rdg±3dgt | |
| 100GΩ～1.00TΩ | ±10%rdg±3dgt | ||
| 1kV | 0.50MΩ～200GΩ | ±5%rdg±3dgt | |
| 200GΩ～2.00TΩ | ±10%rdg±3dgt | ||
| 2.5kV | 1.00MΩ～1.00TΩ | ±5%rdg±3dgt | |
| 1.00TΩ～5.00TΩ | ±10%rdg±3dgt | ||
| 5kV | 2.00MΩ～2.00TΩ | ±5%rdg±3dgt | |
| 2.00TΩ～10.0TΩ | ±10%rdg±3dgt | ||
| 10kV | 5.00MΩ～4.00TΩ | ±5%rdg±3dgt | |
| 4.00TΩ～20.0TΩ | ±10%rdg±3dgt | ||
| 15kV | 10.0MΩ～6.00TΩ | ±5%rdg±3dgt | |
| 6.00TΩ～30.0TΩ | ±10%rdg±3dgt |
2、技術規格
| 規格名稱 | 規格參數 |
| 電源 | 可充電鋰電池6400mAh 14.8V |
| 顯示模式 | 5英寸TFT彩色觸摸屏 |
| 絕緣電阻量程 | 0.005MΩ～30.0TΩ |
| 輸出電壓檔位 | 50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV |
| 輸出電壓精度 | （5%～10%）±10V |
| 電壓測量量程 | 范圍：DC:0V～1000V；范圍：AC:0V～700V； |
| 電壓測量精度 | 精度±5%rdg±3V |
| 電容測量量程 | 范圍：10nF～200uF； |
| 電容測量精度 | 精度±10%rdg±10nF |
| 實時電流示數 | 顯示測試電流值，電流顯示范圍：0.001nA～7.5mA |
| 短路電流 | 7mA MAX |
| 實時電壓示數 | 實時監測測試端子電壓，非測試狀態下電壓大于36V時禁止測試，以保護儀表及操作人員安全。 |
| 測試計時器 | 自動記錄測試時長，計時范圍：0s～9999s |
| 測試時間 | 選擇DAR、PI、DD測試選項后，在測得結果后立即停止測試；在自定義測試模式時，可自行設定測試時長；常規測試模式不限定測試時間，測試人員可手動終止測試。 |
| 自設測試時間 | 10秒～3600秒 |
| 自設輸出電壓 | 40V～15kV |
| 極化指數（PI） | 有 |
| 吸收比（DAR） | 有 |
| 步進（STEP） | 有 |
| 斜坡（RAMP） | 有 |
| 介質放電（DD） | 有 |
| 存儲功能 | 自動存儲測試數據，可在本機顯示、回放保存的測試記錄。 |
| USB通信 | 有，可通過USB線將測試記錄轉儲到PC中。 |
| 藍牙通信 | 有，可連接安卓手機或其他具有藍牙通信功能的裝置。 |
| 電池電量顯示 | 有電池電量顯示，電池電壓低時提醒及時充電 |
| 自動關機功能 | 開機15分鐘后自動關機 |
| 儀表尺寸 | 約280mm×260mm×160mm |
| 儀表質量 | 儀表質量：約3517g (含電池)；總質量：約5.7kg（含附件） |
| 保護等級 | 合上蓋子IP65，打開蓋子IP40 |
| 絕緣電阻 | 50MΩ（1000V）（測試線路與外殼間） |
| 耐 壓 | AC 3kV 50Hz 1min（測試線路與外殼間） |
| 適合安規 | IEC61010-1，IEC61326-1 |
| 工作環境 | -20℃～50℃；80%RH |
| 存儲環境 | -25℃～65℃；80%RH |
型號對比
| 產品圖片 | 產品型號名稱 | 輸出額定電壓 | 絕緣電阻量程 | 短路電流 | 電壓量程 |
| ETCR3500高壓絕緣電阻測試儀 | 50V、250V、500V、1kV、2.5V、5kV | 0.005MΩ～5TΩ | 5mA MAX | DC:0V～1000V；AC:0V～700V |
| ETCR3500B高壓絕緣電阻測試儀 | 50V、250V、500V、1kV、2.5V、5kV、10kV | 0.005MΩ～10TΩ | 5mA MAX | DC:0V～1000V；AC:0V～700V |
| ETCR3520高壓絕緣電阻測試儀 | 50V、250V、500V、1kV、2.5V、5kV | 0.005MΩ～10TΩ | 7mA MAX | DC:0V～1000V；AC:0V～700V |
| ETCR3520B高壓絕緣電阻測試儀 | 50V、250V、500V、1kV、2.5V、5kV、10kV | 0.005MΩ～20TΩ | 7mA MAX | DC:0V～1000V；AC:0V～700V |
| ETCR3520C高壓絕緣電阻測試儀 | 50V、250V、500V、1kV、2.5V、5kV、10kV、15kV | 0.005MΩ～30TΩ | 7mA MAX | DC:0V～1000V；AC:0V～700V |
