產品系列 : 三路電流記錄儀
用于1～3路漏電流、電流測量，在線監測記錄，故障查找，線路檢修
鉗口尺寸：35mm×40mm
電流測試：量程0mA～500A
存儲功能：數據存儲20萬組
下載速度：60kB / Min
記錄時間：7天
USB通信接口
產品簡介

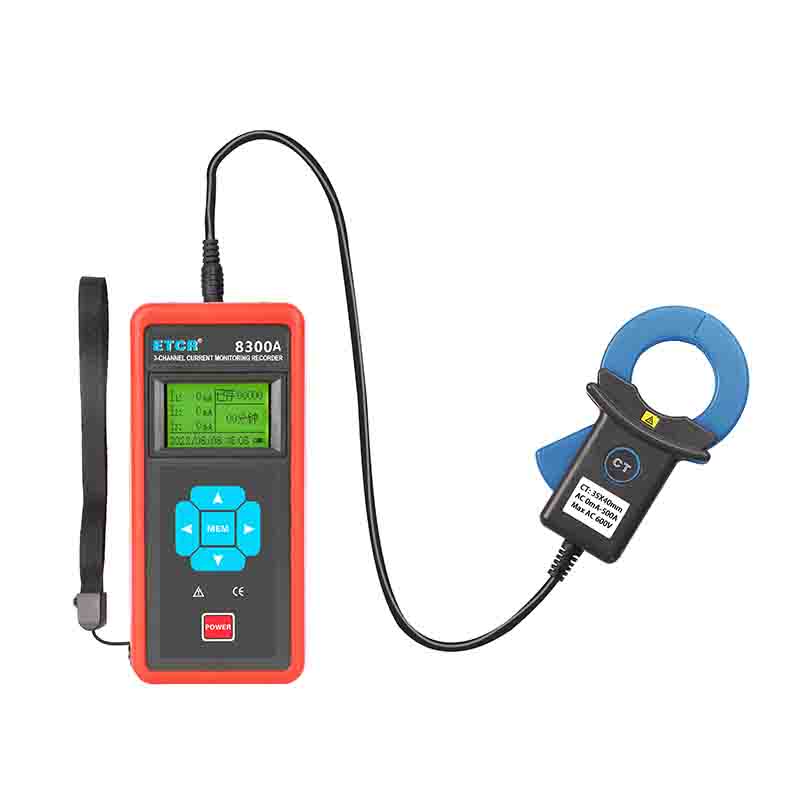

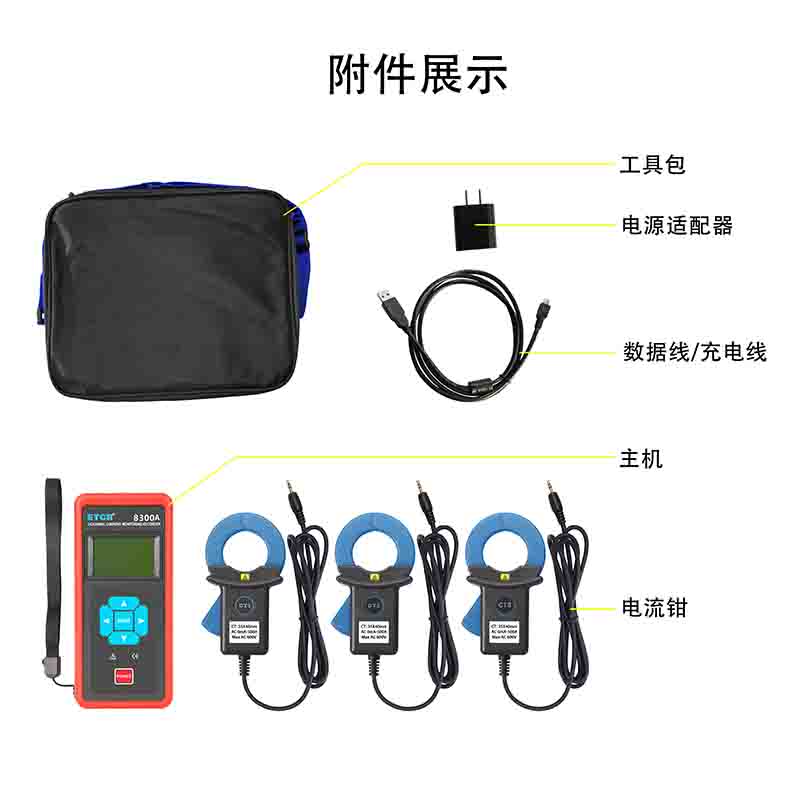

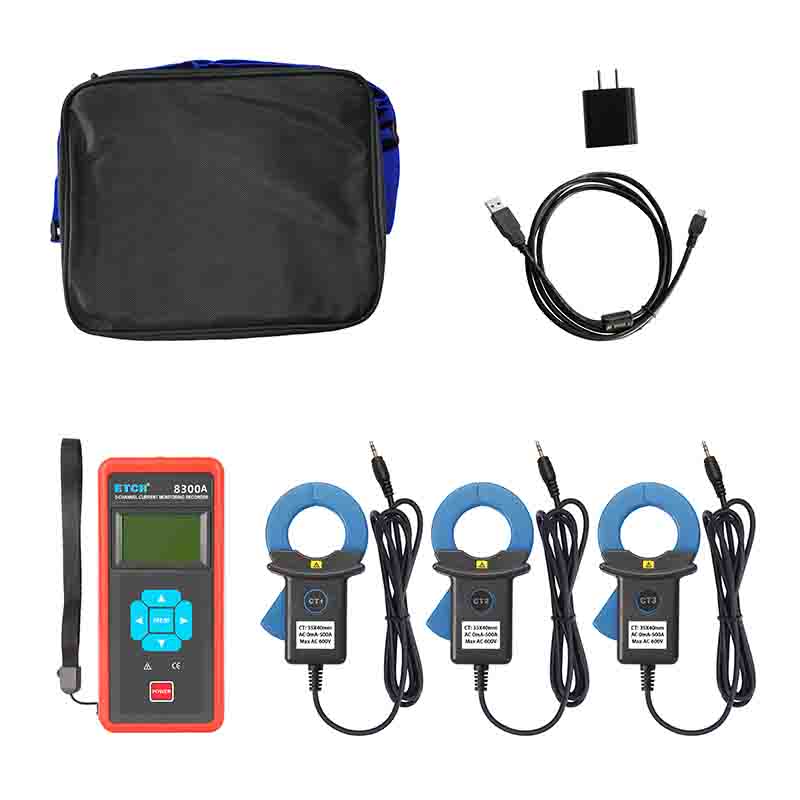

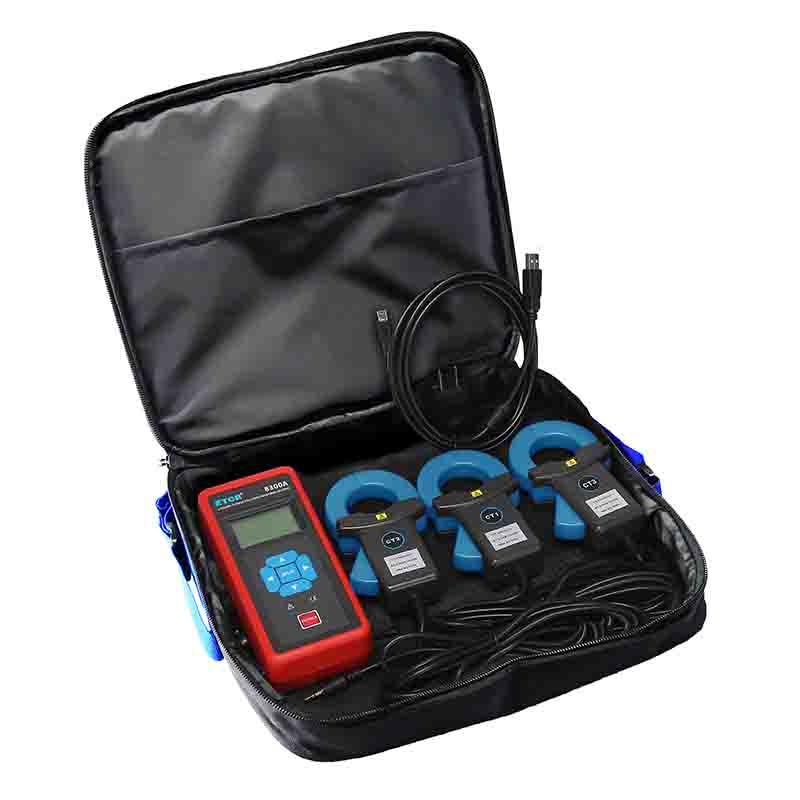

ETCR8300A三通道漏電流記錄儀又稱泄漏電流記錄儀、多通道電流記錄儀，用于現場在線同時監測、記錄1～3路交流電流或漏電流，故障查找，線路檢修。儀表由記錄儀主機、電流鉗、充電器、數據上傳軟件、通訊線等組成，可廣泛應用在380/220V電力系統中，為用電檢查人員提供安全、準確、便捷的電力儀器。

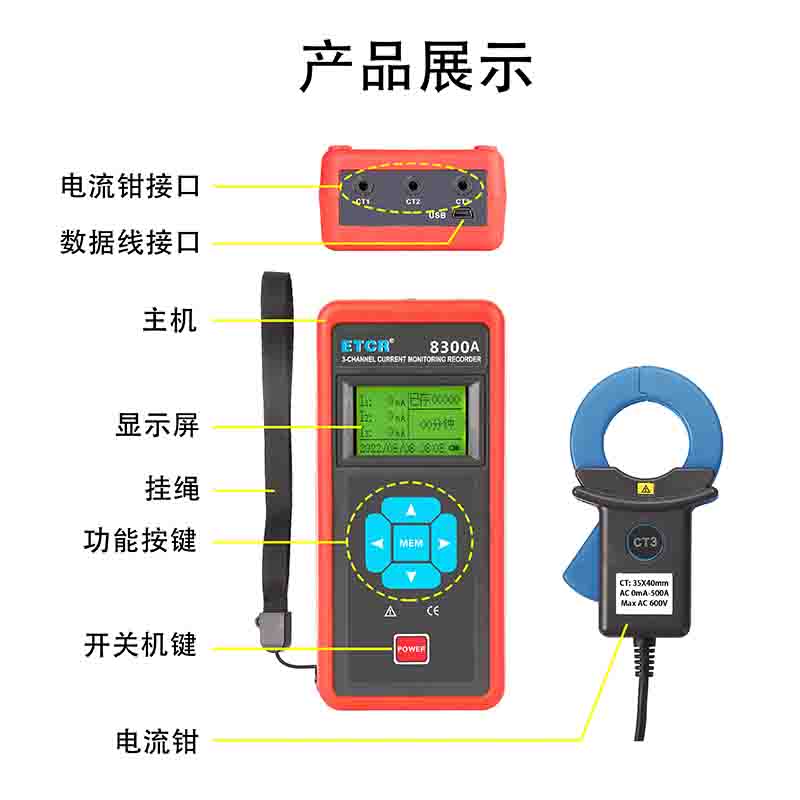

ETCR8300A三通道漏電流記錄儀主機采用LCD顯示，三通道同屏顯示，一目了然，有中文操作界面和英文操作界面兩款選擇，適合于不同國家的工程技術人員。記錄儀采用大容量可充電鋰電池，續航最多可以持續記錄7天。具有系統時鐘功能和超大存儲空間，能現場設定監測記錄時間，能存儲20萬組數據，具有自動存儲間隔時間設定功能，記錄周期從1秒～99分鐘內設置。配有USB通信接口數據上傳軟件具有歷史數據讀取、查閱、保存、報表等功能。
產品特點
1、電流鉗選用坡莫合金制作，采用雙層磁屏蔽技術，幾乎不受外界磁場影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。

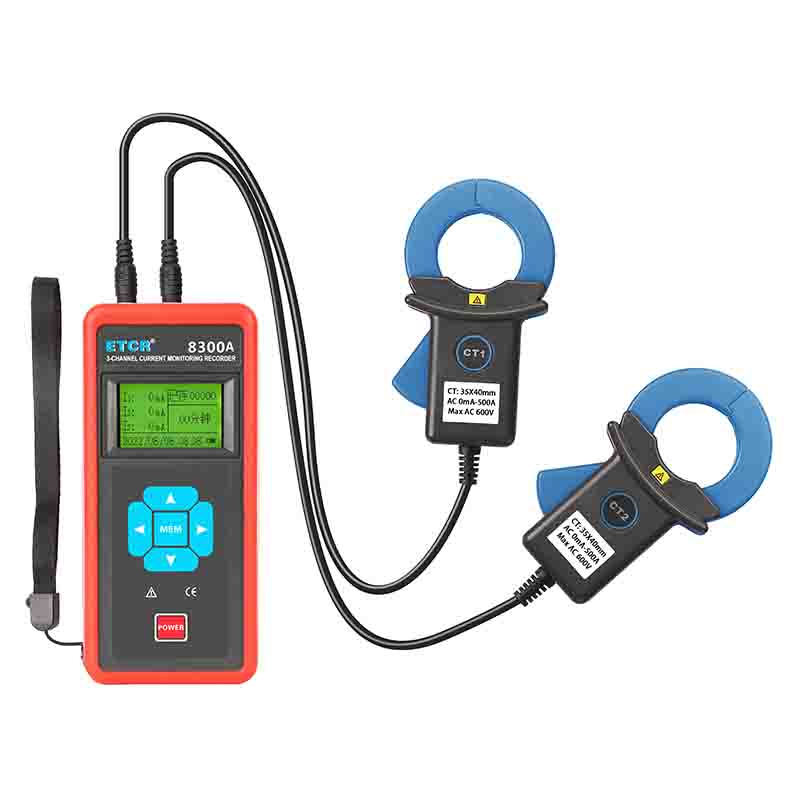

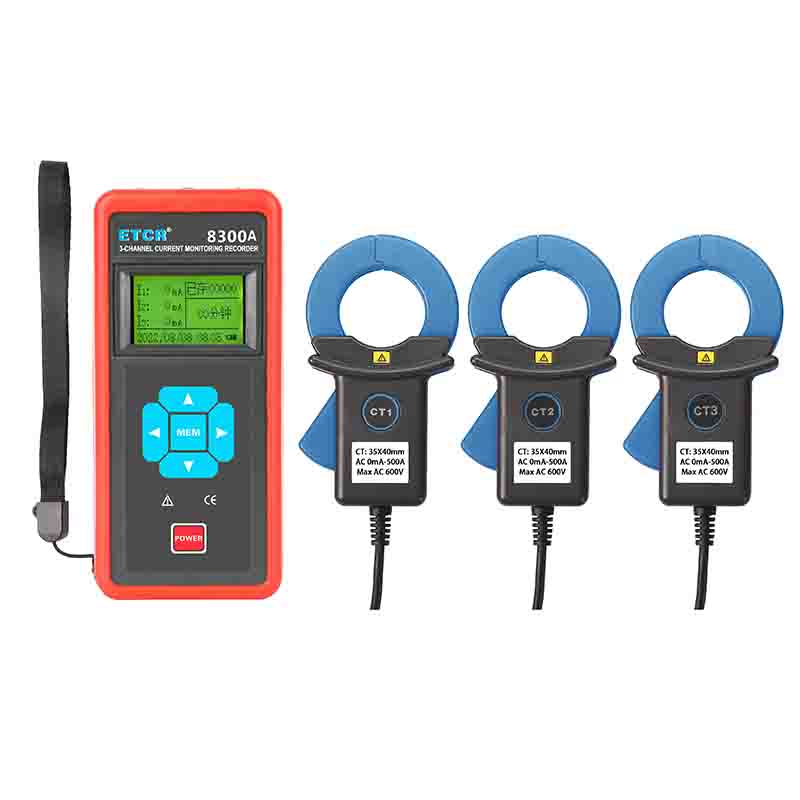

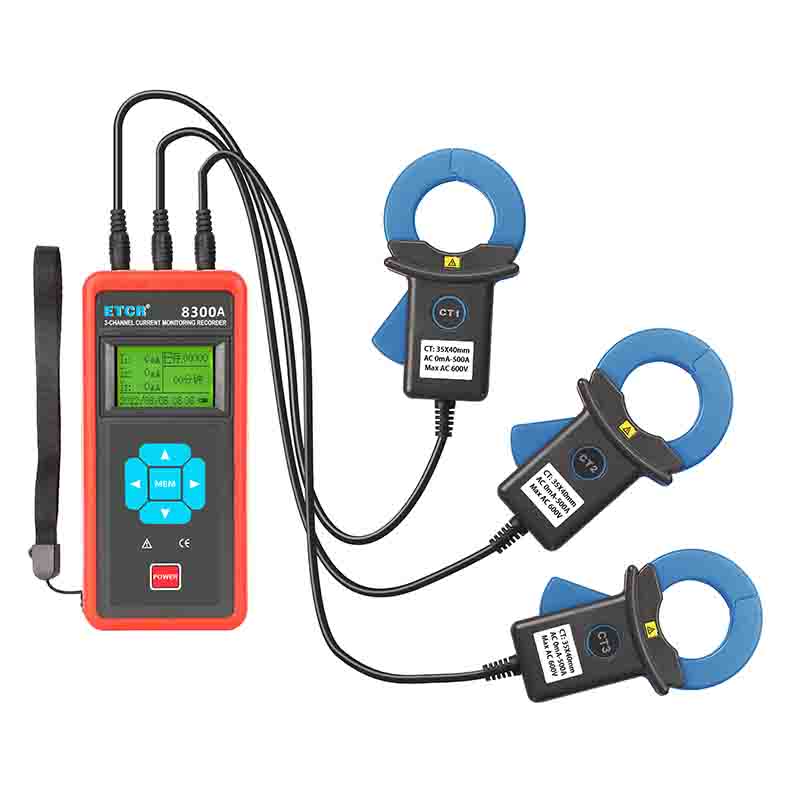

2、主機可配置1至3個電流鉗，用戶根據需求選型。
3、可設置記錄間隔時間。
4、存儲功能，20萬組數據超大存儲空間。
5、可充電鋰電池，節電模式下連續工作約7天，更換電池不會丟失數據。
6、USB通信接口。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | 3.7V可充電鋰電池（充滿電約4.2V） |
| LCD尺寸 | 顯示域：44mm×27mm |
| 顯示模式 | LCD：128dots×64dots |
| 電流鉗數量 | 1～3個（選型） |
| 測試方式 | 鉗形CT |
| 電流測試 | 量程0mA～500A 分辨率1mA 準確度±1.5%rdg±5dgt |
| 鉗口尺寸 | 25mm×30mm，35mm×40mm |
| 主機尺寸 | 寬高厚78mm×165mm×42mm |
| 電流鉗尺寸 | 電流鉗040A：寬高厚125mm×70mm×37mm |
| 儀表質量 | 主機：約292g（含電池）；電流鉗040A：約190g |
| 采樣速率 | 約2次/秒 |
| 數據存儲 | 20萬組（掉電或更換電池不會丟失數據）；1組數據為同時記錄1～3路電流鉗的數據 |
| 記錄周期 | 1秒～99分鐘內設定記錄間隔時間，0秒為不自動存儲 |
| 記錄時間 | 1秒間隔，可連續記錄48小時 |
| 10秒間隔，可連續記錄120小時 | |
| 1分鐘間隔，可連續記錄168小時 | |
| 下載速度 | 60kB / Min |
| 線路電壓 | AC600V以下線路測試 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 電池電壓 | 使用3.7V可充電鋰電池，三格電量顯示，電量為零格時表示電池電壓低，請及時充電 |
| 額定電流 | 節電模式下約6mA，最大35mA |
| 通訊接口 | USB |
| 絕緣電阻 | 100MΩ或更大,1000V |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
| 工作溫濕度 | -20℃～50℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 鉗口尺寸 | 電流量程 | 續航時間 | 存儲間隔時間 | 存儲組數 | 供電方式 | USB通訊 |
| ETCR8300三路鉗形漏電流記錄儀 | Φ30mm | AC 0.00mA～20A | 7天 | 1秒-99分鐘 | 20萬組 | 鋰電池 | 有 |
| ETCR8300A三路鉗形電流記錄儀 | 35mm×40mm | AC 0mA～500A | 7天 | 1秒-99分鐘 | 20萬組 | 鋰電池 | 有 |

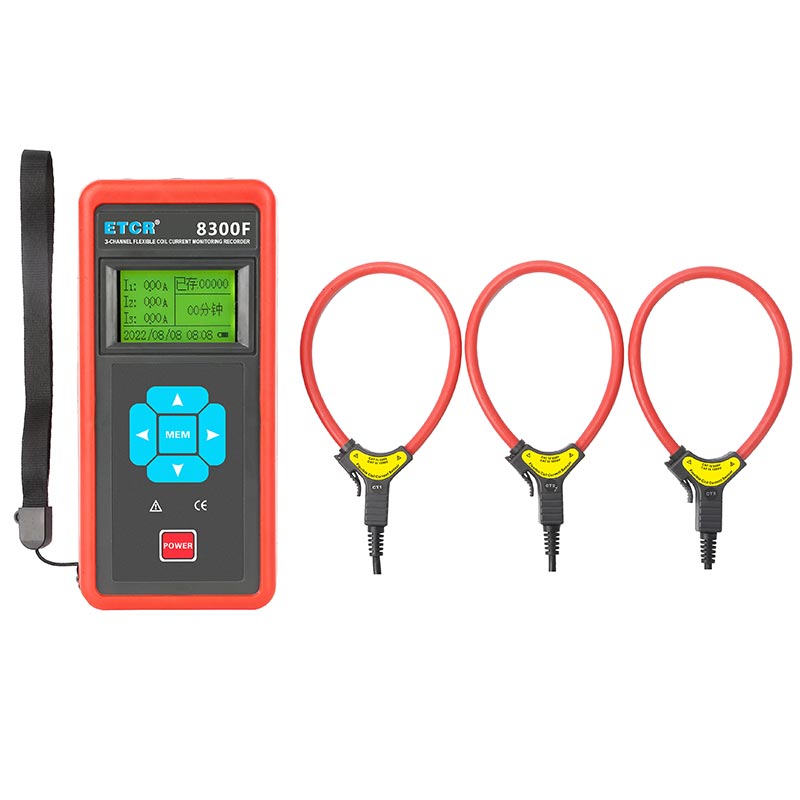

| ETCR8300F三路柔性線圈電流記錄儀 | Φ200mm | AC 0.00A～20.00kA | 7天 | 1秒-99分鐘 | 20萬組 | 鋰電池 | 有 |
