產品簡介
ETCR1600無線高壓核相儀又稱無線高壓核相器、語音高壓核相儀、10kV核相器、35kV核相器，核相儀既可以在高壓線路，也可以在高壓開關柜（中置柜、環網柜等）進行核相，實現從220V～220kV電壓等級自動核相、相位測試、頻率測試、相序判斷、驗電及電壓等級顯示等功能。當線路電壓超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。用于環網柜核相時，探測器必須使用探針及環網柜測試線。

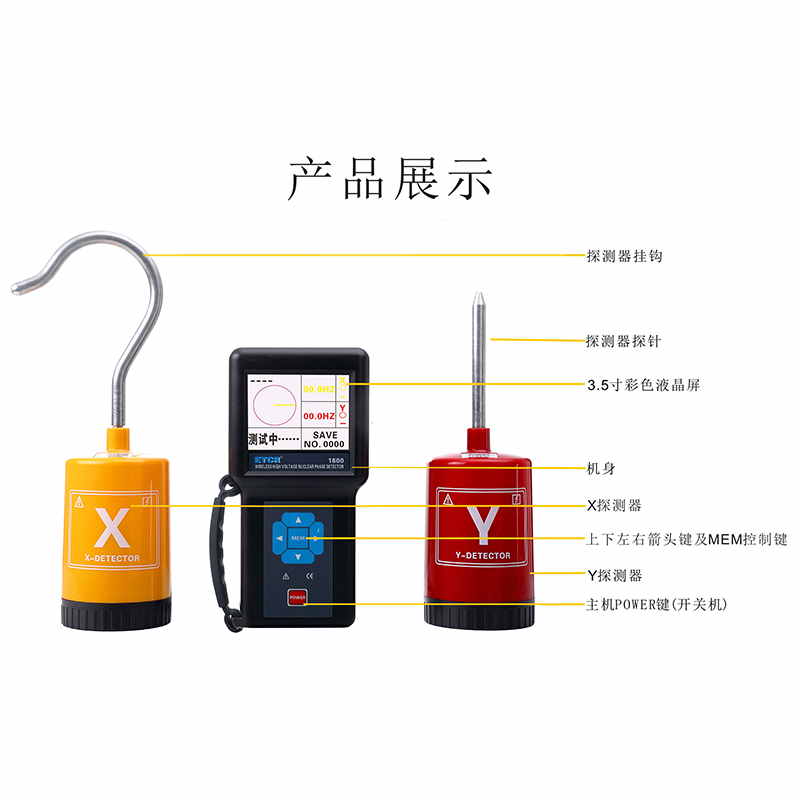

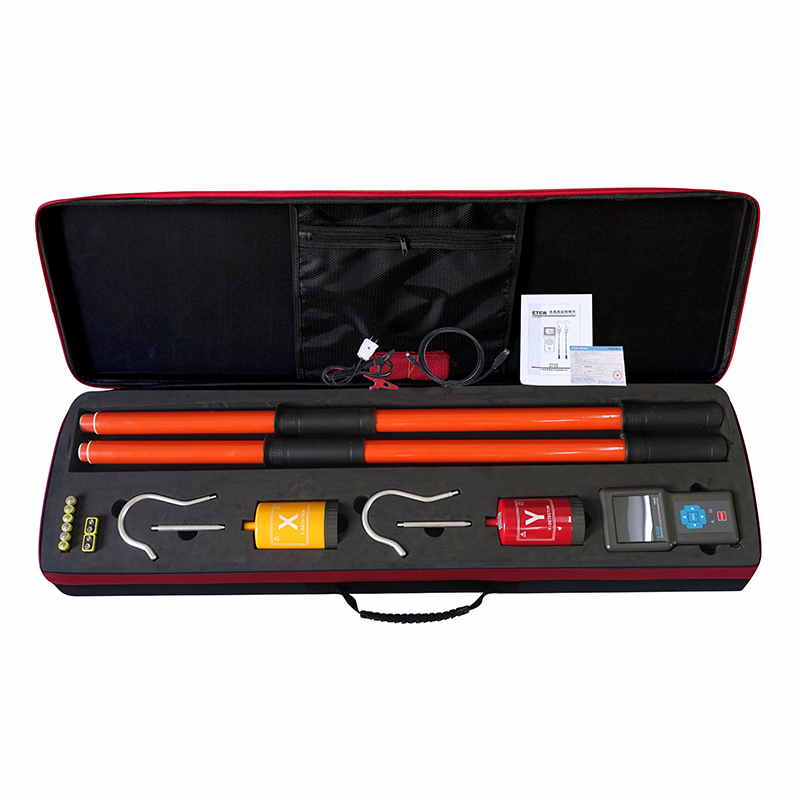

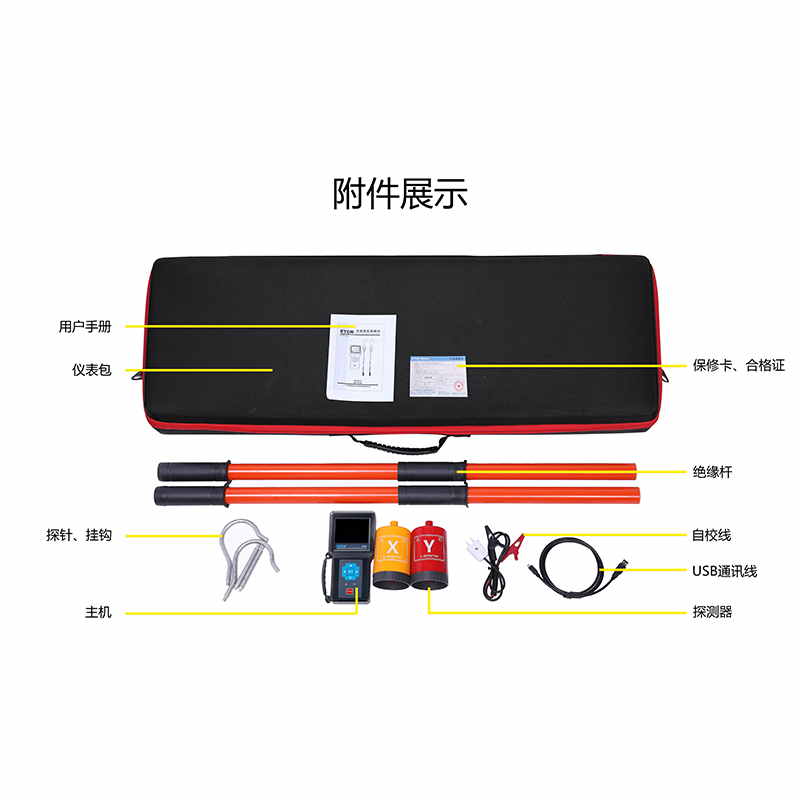

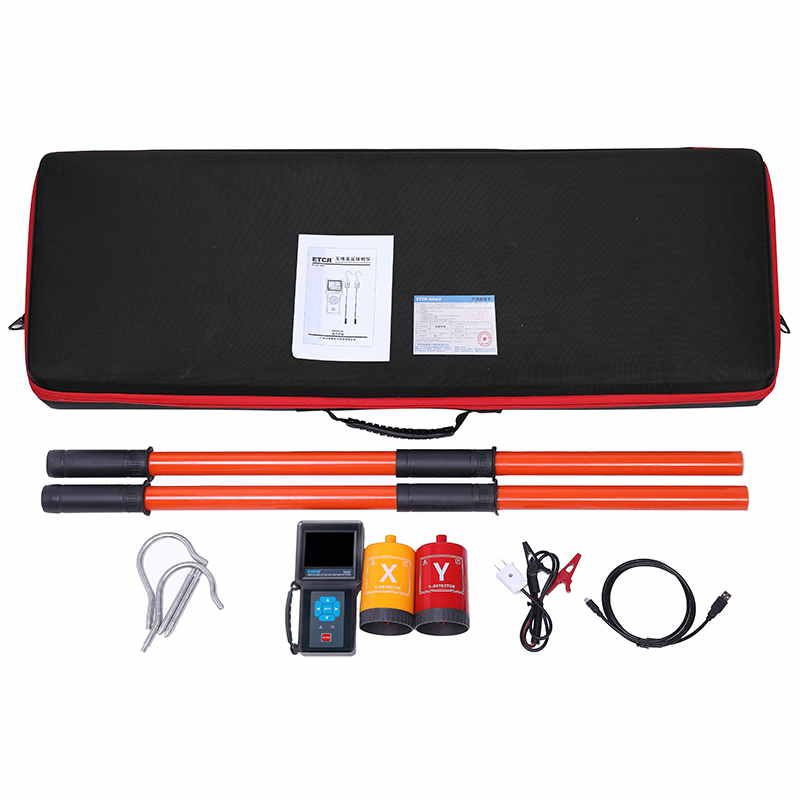

ETCR1600無線高壓核相儀由主機、2個探測器、伸縮絕緣桿、數據上傳軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果，向量圖指示、相位指示清晰直觀，具有“X信號正常、Y信號正常、Z信號正常、正相序、反相序、同相、異相”等語音提示功能，使測試更簡單輕松。儀表有USB通信接口，存儲數據可上傳電腦進行歷史數據讀取、查閱、保存、打印。
產品特點
1、采用無線傳輸技術、核相距離200米，核相準確操作便捷。
2、語音播報功能，語音提示：“X信號正常、Y信號正常、Z信號正常、正相序、逆相序”。
3、聲光指示功能：核相時探測器發出有聲光指示。

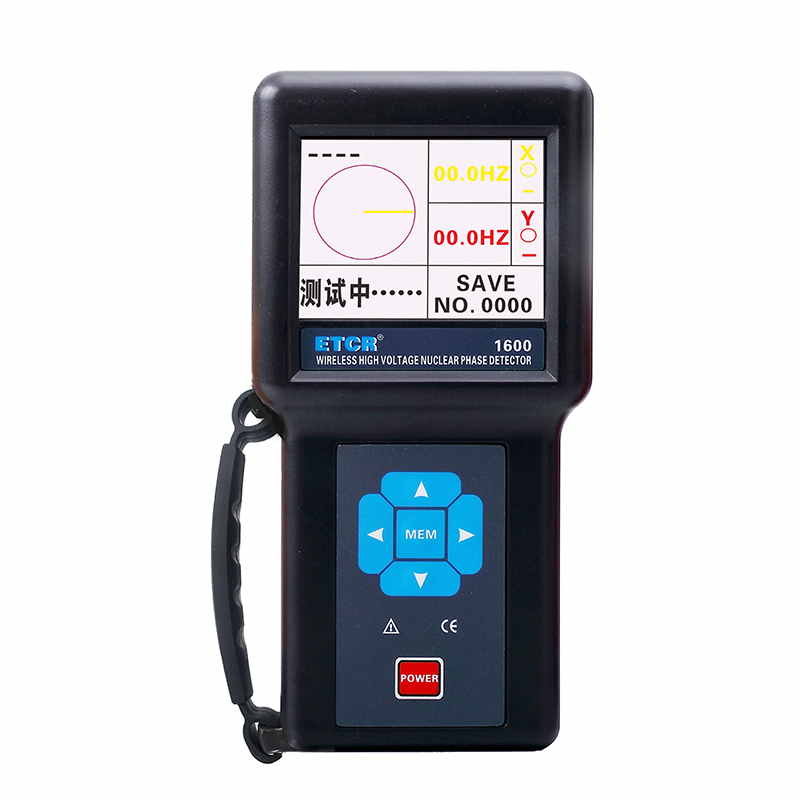

4、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，向量圖指示、相位指示清晰直觀。
5、存儲功能，數據存儲9999組。
6、USB通訊接口。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | 主 機：DC9V，6節5號堿性電池LR6 探測器: 鋅錳干電池6F22、9V |
| LCD | 3.5寸彩屏；顯示域：71mm×53mm |
| 核相方式 | 接觸式核相：35kV以下的線路 非接觸式核相：當線路電壓超過35kV時，必須采用非接觸核相 |
| 核相電壓 | 220V～220kV |
| 核相距離 | 60米 |
| 相別定性 | 同相:－25°～25°；異相: 95°～145°和215°～265° |
| 量程 | 測試相位：0.0°～360.0° |
| 測試頻率：45.0Hz～65.0Hz | |
| 精度 | 核相：≤±12° |
| 頻率：≤±2Hz | |
| 分辯率 | 相位：0.1° 頻率：0.1Hz |
| 發射頻率 | 433MHz、315MHz |
| 相位指示 | 向量圖及數字同時顯示 |

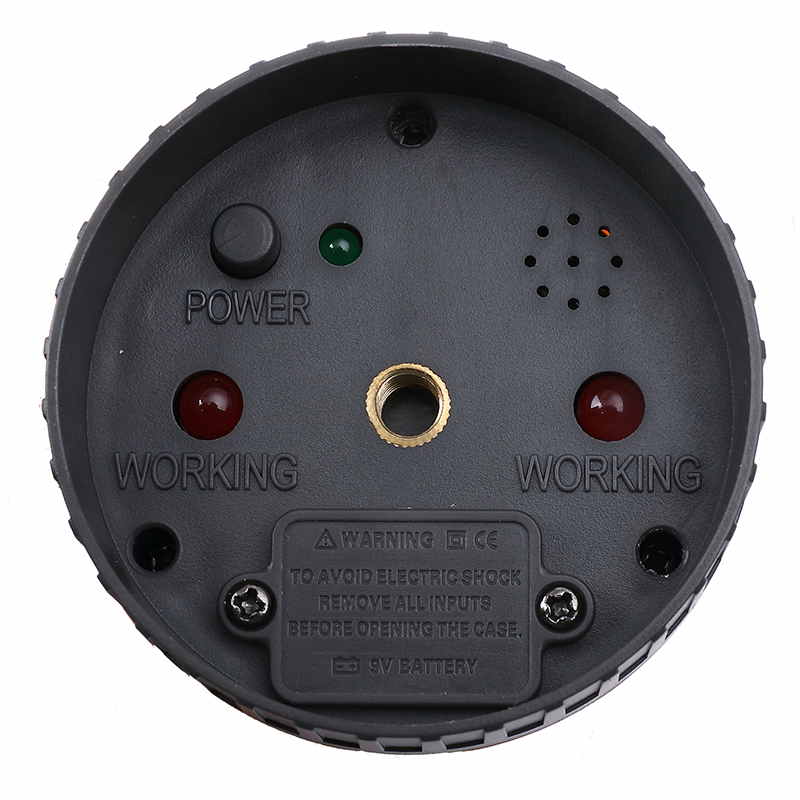

| 電源指示 | 探測器具有綠色電源指示燈 |
| 工作指示 | 核相時探測器具有聲光指示功能，紅色雙閃燈指示和“嘟--嘟--嘟”蜂鳴聲 |
| 顯示速率 | 2次/秒 |
| 數據存儲 | 9999組(掉電或更換電池不會丟失數據) |
| 液晶背光 | 可調亮度，適應不同使用環境 |
| 自動關機 | 開機約15分鐘儀表將自動關機 |
| 電池電壓 | 當電池電壓降到7.2V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。 |
| 額定電流 | 探測器：30mA max；主機：150mA max |
| 儀器尺寸 | 主機：約195mm×100mm×45mm；探測器：約290mm×250mm×80mm |
| 儀表質量 | 接收器：約500g(含電池)；探測器：約257g×2個（含電池）；總質量：約6.85kg（含附件） |
| 絕緣桿長度 | 約4300mm |
| 絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
| 外界干擾 | 無特強電磁場；無433MHz 、315MHz同頻干擾 |
| 防護等級 | IP63 |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
| 符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 | |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
